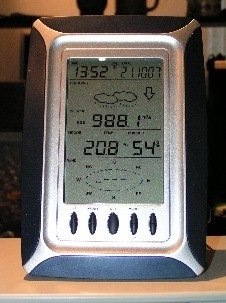

Wettercenter Matrix II Funktionen im Überblick:

Sturmwarnung und programmierbare Alarmzustände
Übertragung der Außenwerte über Sender oder mit Kabel
Anzeige von Außentemperatur und Außenluftfeuchtigkeit
Anzeige von Innentemperatur und Innenluftfeuchtigkeit
Anzeige des absoluten und relativen Luftdrucks
Wettervorhersage, Luftdrucktendenz, Regenmenge
Windgeschwindigkeit und Windrichtung
Funkuhr über DCF 77 mit Datum und Wochentag
Taupunkt und Wind Chill Faktor ( gefühlte Temperatur )
Max.- Min. Funktion
mit PC-Schnittstelle und Auswertungssoftware
LED-Hintergrundbeleuchtung







Wetterserver

Fujitsu Esprimo Q920 0-Watt Intel Core i5 240GB SSD Festplatte 8GB Speicher Windows 11 Pro Business PC ,HeavyWeather PC Software, HeavyWeather Publisher, HeavyWeather Review, Wireless Daten-logging System - Data Recorder Software, WsWin, Automailer







Software - HeavyWeather

Übertragung der von der Basisstation gesammelten Wetterdaten zum PC
Speicherung beliebig vieler Daten






WsWin32 PC-Wetterstation


Auslesen der gespeicherten Basisdaten von HeavyWeather
Aufbereitung der Daten in tabellarischer und grafischer Form
Erzeugen von HTML-Dateien für die Bereitstellung der Wetterdaten auf dieser Homepage

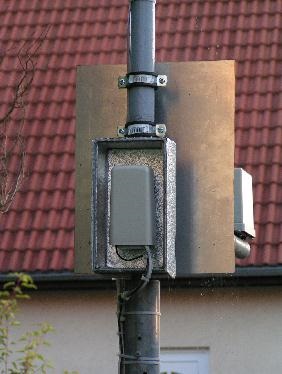

Thermometer-Hygrometer-Außensender

Misst die Außentemperatur und -luftfeuchtigkeit Sammelt die Wind- und Regendaten und sendet sie per Kabel oder per 433 MHz-Signal zur Basisstation Versorgt Wind- und Regensensor mit Gleichspannung Batteriebetrieb oder Stromversorgung von der Basisstation per Kabel











Windsensor

Misst Windgeschwindigkeit und Windrichtung (bis zu 16 Windrichtungen möglich) Zur Übertragung der Winddaten und zur Stromversorgung (keine separate Versorgung erforderlich) per Kabel mit dem Thermo-Hygro-Außensender verbunden





Regensensor

Zur Übertragung der Regendaten und zur Stromversorgung (keine separate Versorgung erforderlich) per Kabel mit dem Thermometer-Hygrometer-Außensender verbunden. Nachdem ich mich endlich durchgerungen habe, meinen Regensensor nicht mehr so zu vernachlässigen , benötigte ich für meine Höhenlage und dem entsprechenden Winterwetter auch eine Heizung für meinem Regensensor, damit der Schnee auch als Regen erfasst werden kann.





Heizfolie

Hier handelt es sich um eine alternative Heizfolie von Fa. Conrad Best.Nr. 532878 Preis 5,60 € Daten: 110x77 mm, 12 Volt, 12 Watt Anbringung Heizfolien Die Heizfolien haben eine Klebeschicht, mit der sie im inneren des Regensensors aufgeklebt werden. Wichtig dabei ist, dass die Anschlussdrähte die Regenwippe nicht behindern. Der Temperaturschalter ist z. Zt. auf ca. +1,3 °C und kleinste Temperaturdifferenz eingestellt. Beide Heizfolien werden zur Zeit mit einer Spannung von 7,4 V betrieben.

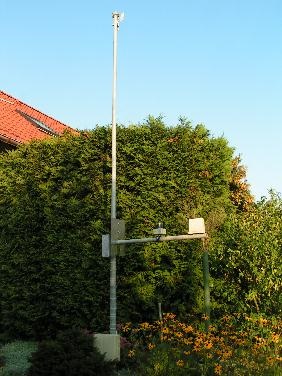

Mast

Windmesser in 4,50 m, Regensensor in 1,50m, Thermometer-Hygrometer-Außensender in 1,50 m Thermometer-Hygrometer-Außensender, Regensensor, Sensor Globalstrahlung

Unter Globalstrahlung versteht man die gesamte an der Erdoberfläche auf eine horizontale Empfangsfläche auftreffende Solarstrahlung.

Sie setzt sich zusammen aus der auf direktem Weg eintreffenden Solarstrahlung, der Direktstrahlung, und der Strahlung, die über Streuung an Wolken, Wasser- und Staubteilchen die Erdoberfläche erreicht, der Diffusstrahlung.

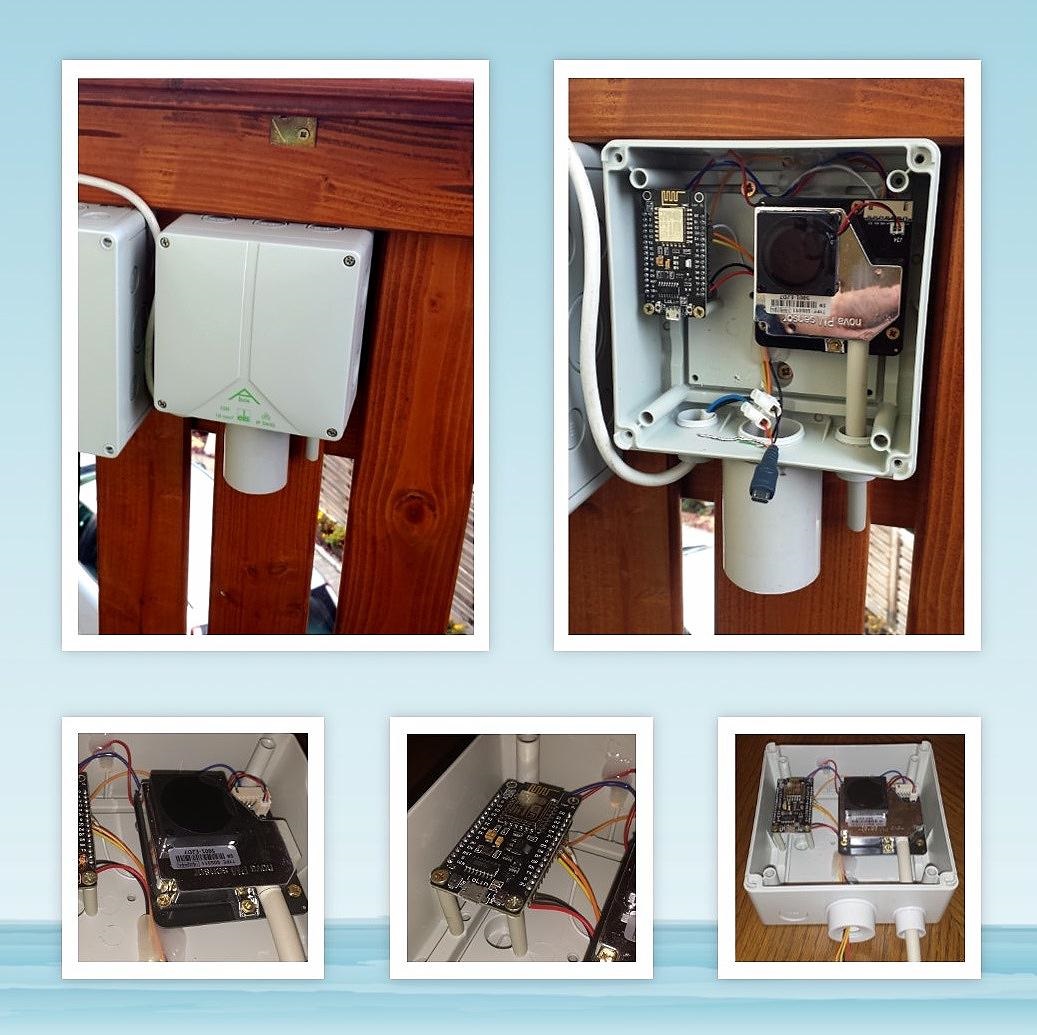

Feinstaubsensor

Das OK Lab Stuttgart widmet sich mit dem Citizen Science Projekt luftdaten.info der Feinstaub­messung. Du und tausende von Paten weltweit installieren selbst gebaute Messgeräte an der Außenwand ihres Hauses. Aus den übermittelten Daten generiert luftdaten.info eine sich ständig aktualisierende Feinstaub-Karte. So wird Feinstaub sichtbar…

Sensor & Aufbau

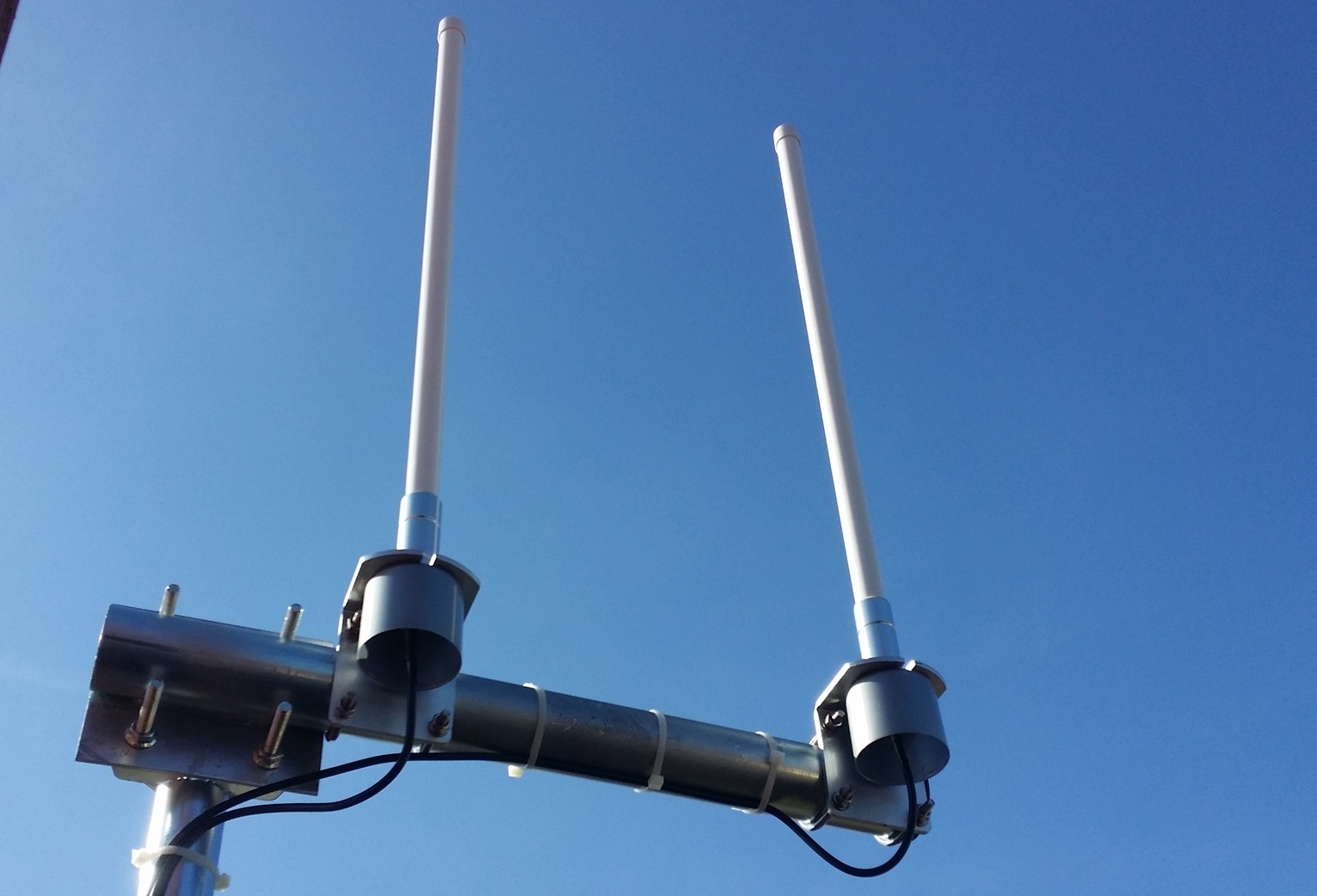

LoraWan / LoRaWAN Gateway

LoRaWAN ist wunderbar geeignet um einfache Sensordaten zu übermitteln wie Temperatur, Luftdruck und Luftfeuchtigkeit, also Umweltdaten. LoRaWAN bietet aber auch die Möglichkeit den Füllstand eines Glascontainers zu überwachen oder die Belegung von Parkplätzen, Pegelstandes von Gewässern ist ebenso möglich. LoRaWAN ist zwar nicht für die Übermittlung von großen Datenmengen gedacht, aber gerade die „kleinen“ Daten, können das Leben vereinfachen.
